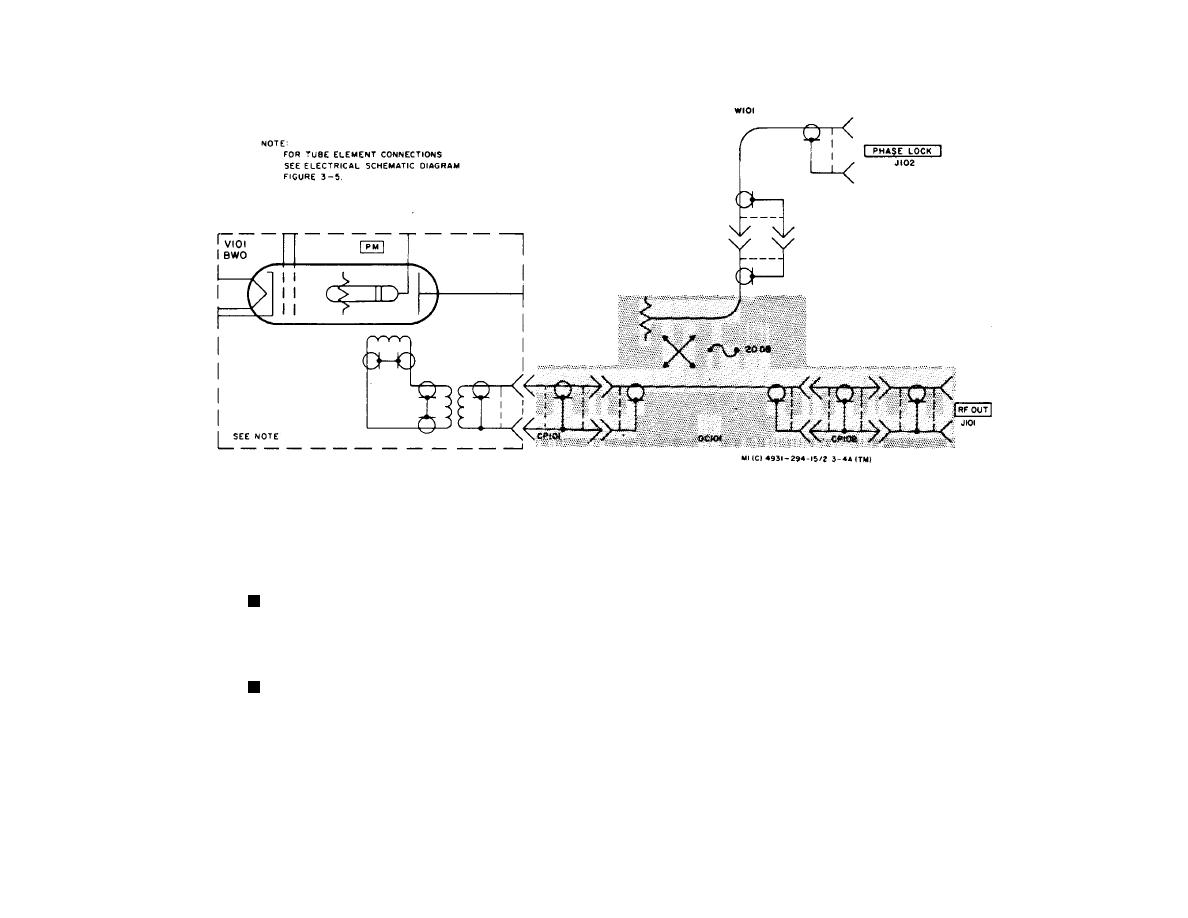

Figure 3-4. L-Band RI Head, Microwave Schematic Diagram.
Apparatus List for Figure 3-4
Reference
L-Band
designation
Part No.
Description
CP101
MS90159
ADAPTER,
COAXIAL
CP102
M59019
COUPLER,
COAXIAL
J101
MS90159
CONNECTOR, COAXIAL
J102
7923197
CONNECTOR, COAXIAL (part of W101)
V101
7923101
TUBE,BWO
W101
7923029-1
CABLE ASSEMBLY
DC101
7923080-2
DIRECTIONAL COUPLER,
COAXIAL: 20 db
Change 1 3-42
